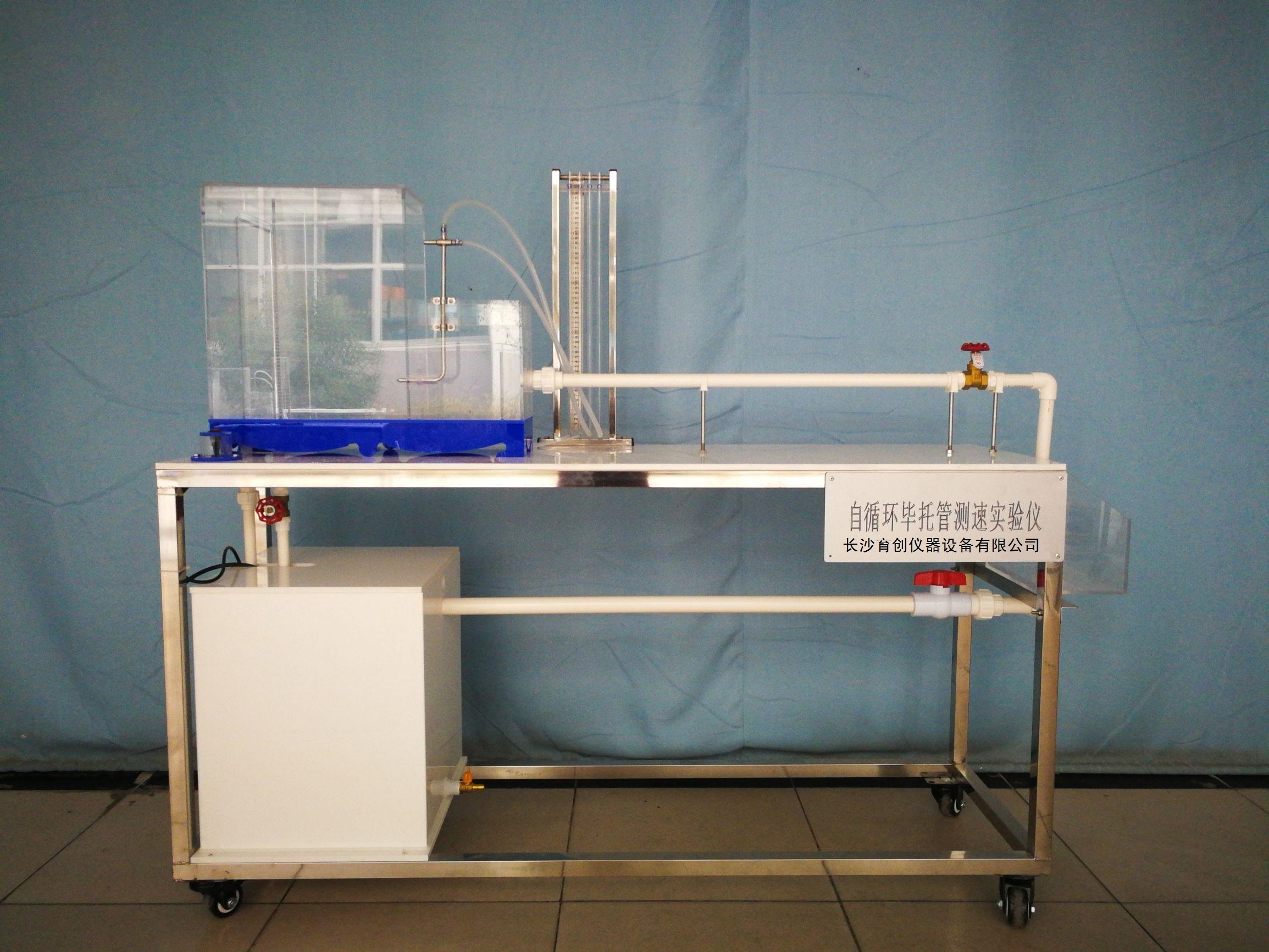

畢托管測速實驗臺       型號：YC-BTG

功能：

1、掌握畢托管測量點流速的技能；

2、了解畢托管的構造和適用性。

3、分析管嘴淹沒射流的點流速分布及點流速因數的變化規律。

主要配置：

 供水箱、供水泵、穩壓水箱、淹沒管嘴、縱垂向滑軌、畢托管、測壓板、計量水箱、回水管、實驗臺架等。

技術參數：

1、蓄水箱：容積約50L，不銹鋼材質。

2、供水泵：采用低噪聲無銹蝕環保型增壓水泵，最高揚程：10m，額定流量：12L/min，功率：90W。

3、穩壓水箱、計量水箱：由透明有機玻璃制作。

4、測壓板：壓差計φ8X550mm，指示液為水；透明有機玻璃材質。

5、實驗流量：0～200ml/s ，畢托管適用范圍20～200cm/s，實驗流速范圍100～200cm/s。

6、實驗臺架為精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。

7、外形尺寸：約1400×500×1500mm。(帶滑輪及禁錮腳)
