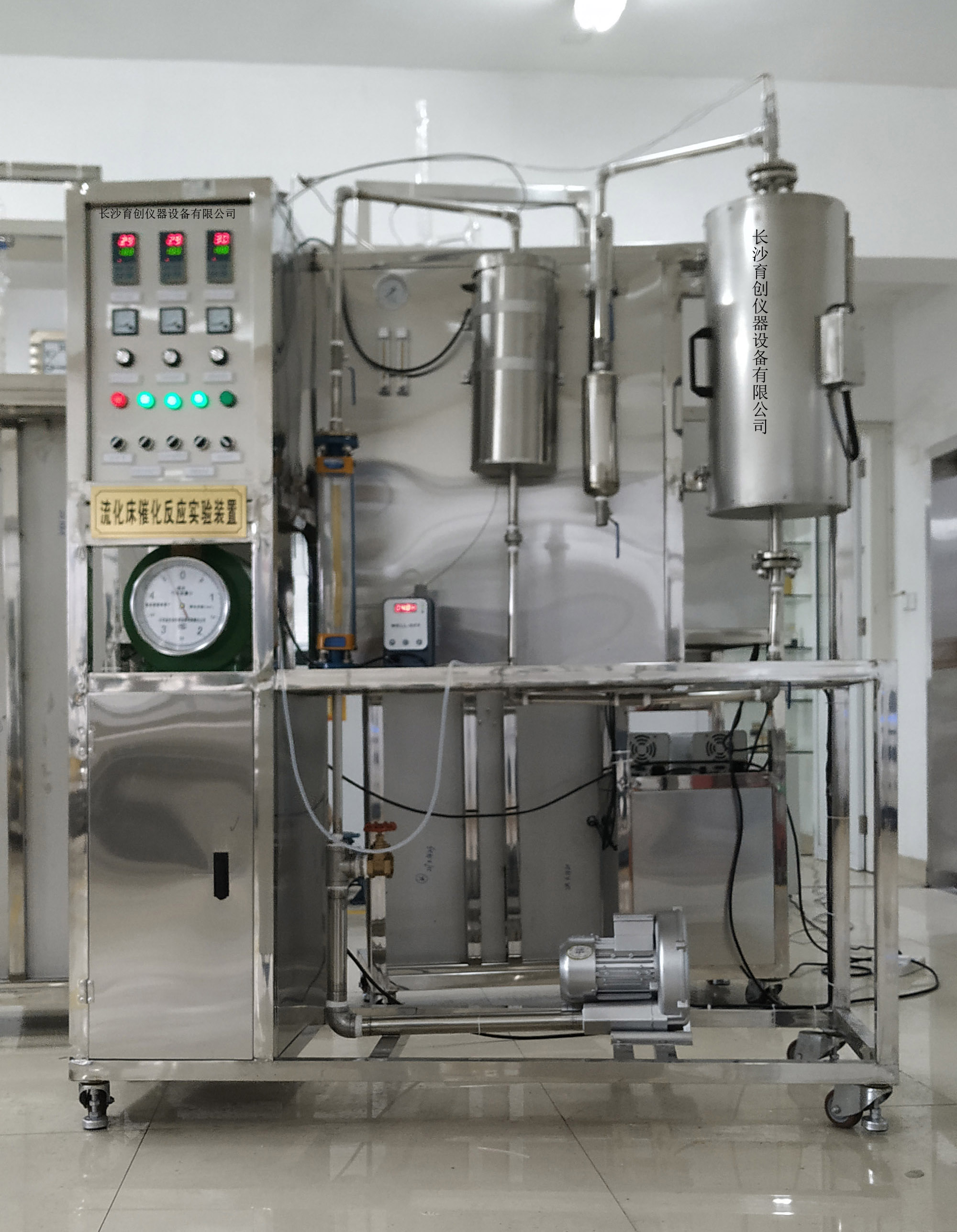

流化床催化反應實驗裝置     型號：YC-LHC

功能：

1、了解流化床反應實驗裝置的基本結構、工作原理及操作方法。

      2、進行加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應的研究。

主要配置：

流化床反應器、預熱器、計量泵、氣泵、氣體轉子流量計、濕式氣體流量計、溫控儀表、壓力儀表、實驗臺架及控制屏等。

技術參數：

1、反應器：采用不銹鋼材質精制，φ25×650mm。兩段加熱，功率：2×2KW，最高使用溫度：800℃左右。催化劑裝載量：50-150ml。

2、預熱器：φ10×250mm，加熱功率：1KW。

3、氣體轉子流量計量程：0.05-0.5L/min。

4、空氣旋渦泵：功率：370W；最大風壓：11.76kPa；最大風量：48m3/h。

5、計量泵：微型隔膜計量泵；功率：30W；最大流量：9L/h；沖程頻率：120/minute；吸程：2m。

6、濕式氣體流量計：型號：LML-2，額定流量：0.5m3/h,計量容積：5L/轉，精度：±1%。

7、冷凝器：采用不銹鋼材質精制，φ40×400mm。氣液分離器：采用不銹鋼材質精制，φ50×150mm。

8、控制屏面板及實驗臺架為304精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。

9、外形尺寸：1600×600×1800mm。

數據采集型：配電腦、數據采集板、微機接口、相關傳感器和數據采集軟件等。能在線監測實驗數據。
