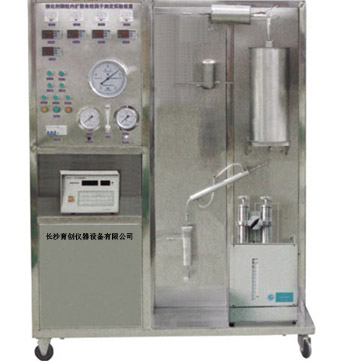

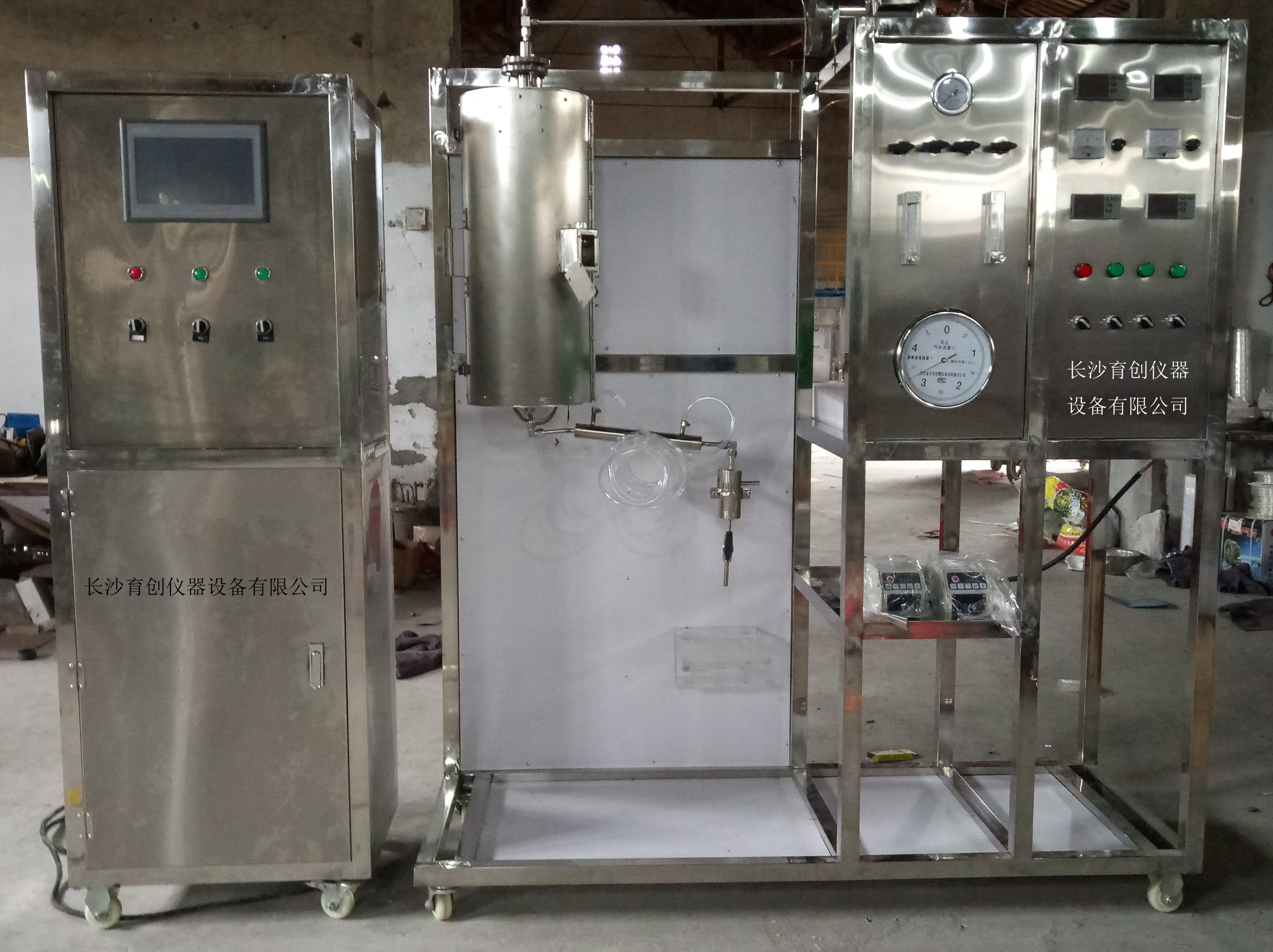

固定床催化反應實驗裝置     型號：YC-GDC

功能：

1、了解固定床管式催化反應實驗裝置的組成及工藝。

2、 進行氣固相催化反應、催化劑評價與工藝條件選擇以及宏觀動力學實驗。

3、 進行加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應的研究。

主要配置：

管式反應器、預熱器、冷凝器、氣液分離器、計量泵、轉子流量計、濕式氣體流量計、溫度儀表、壓力儀表、電流表、實驗臺架及控制屏等。

技術參數：

1、反應器：采用不銹鋼材質精制，φ25×600mm；兩段加熱：1.5KW/段；最高使用溫度：800℃左右； 耐壓：0.6Mpa。催化劑裝填量：50-100ml。

2、預熱器：采用不銹鋼材質精制，φ10×250mm；加熱功率1KW。

3、冷凝器：采用不銹鋼材質精制，φ40×400mm。

4、氣液分離器：采用不銹鋼材質精制，φ50×150mm。

5、計量泵：為微型隔膜計量泵；功率30W；最大流量9L/h；沖程頻率120/minute；吸程2m。

6、 濕式氣體流量計：型號：LML-2，額定流量：0.5m3/h,計量容積：5L/轉，精度：±1%。

7、溫控儀表：智能溫控儀表、固態調壓器、固態繼電器控制。

8、壓力儀表: Y-100型壓力表，0～0.25Mpa。

9、控制屏面板及實驗臺架為304精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。

10、外形尺寸：1600×600×1800mm。

數據采集型：配電腦、數據采集板、微機接口、相關傳感器和數據采集軟件等。能在線監測實驗數據。
