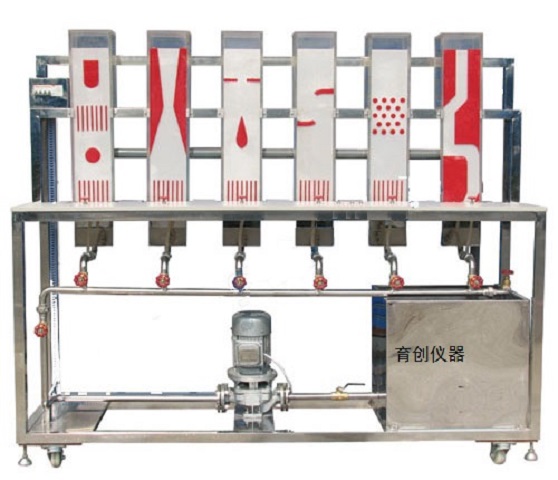

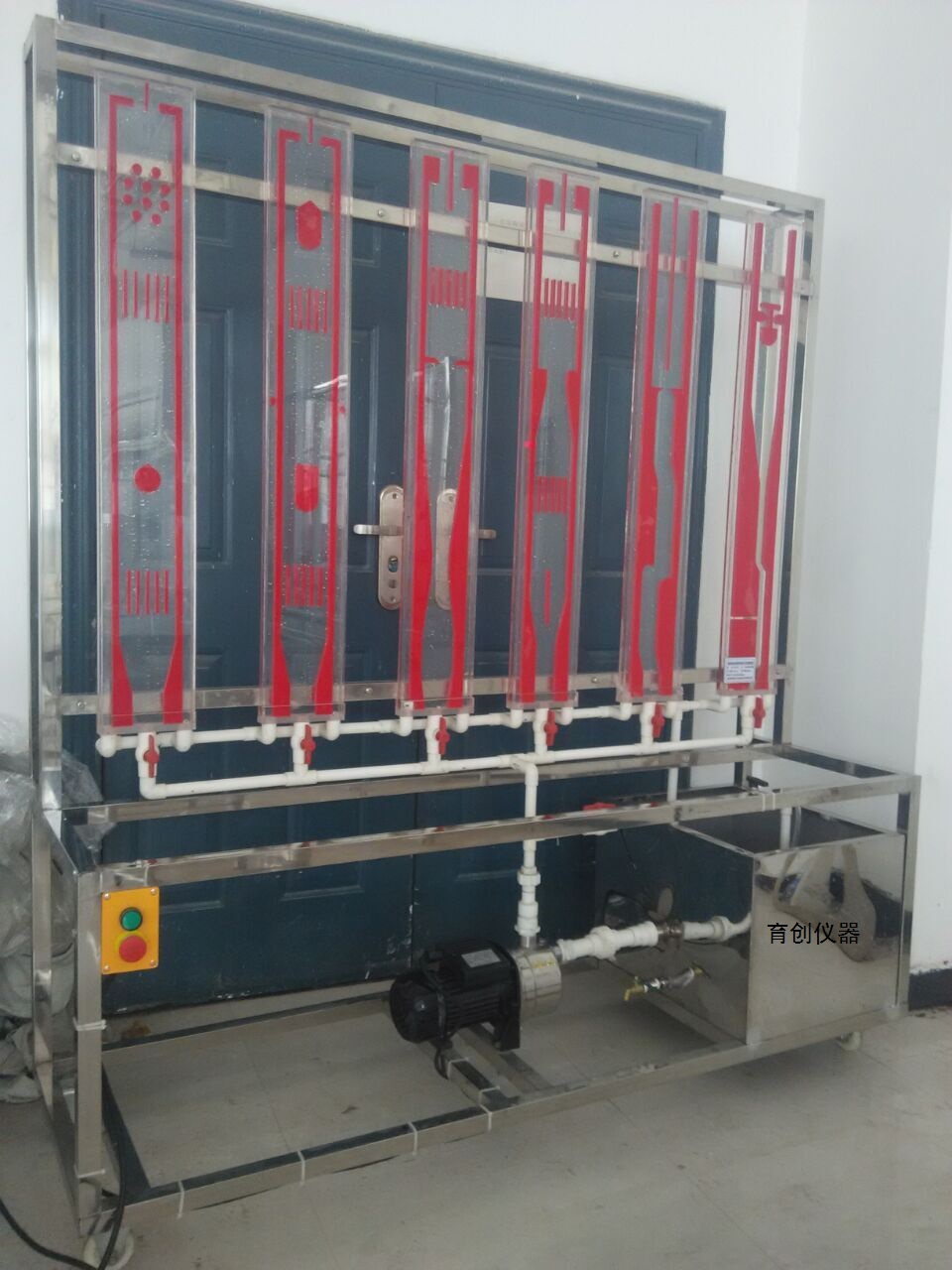

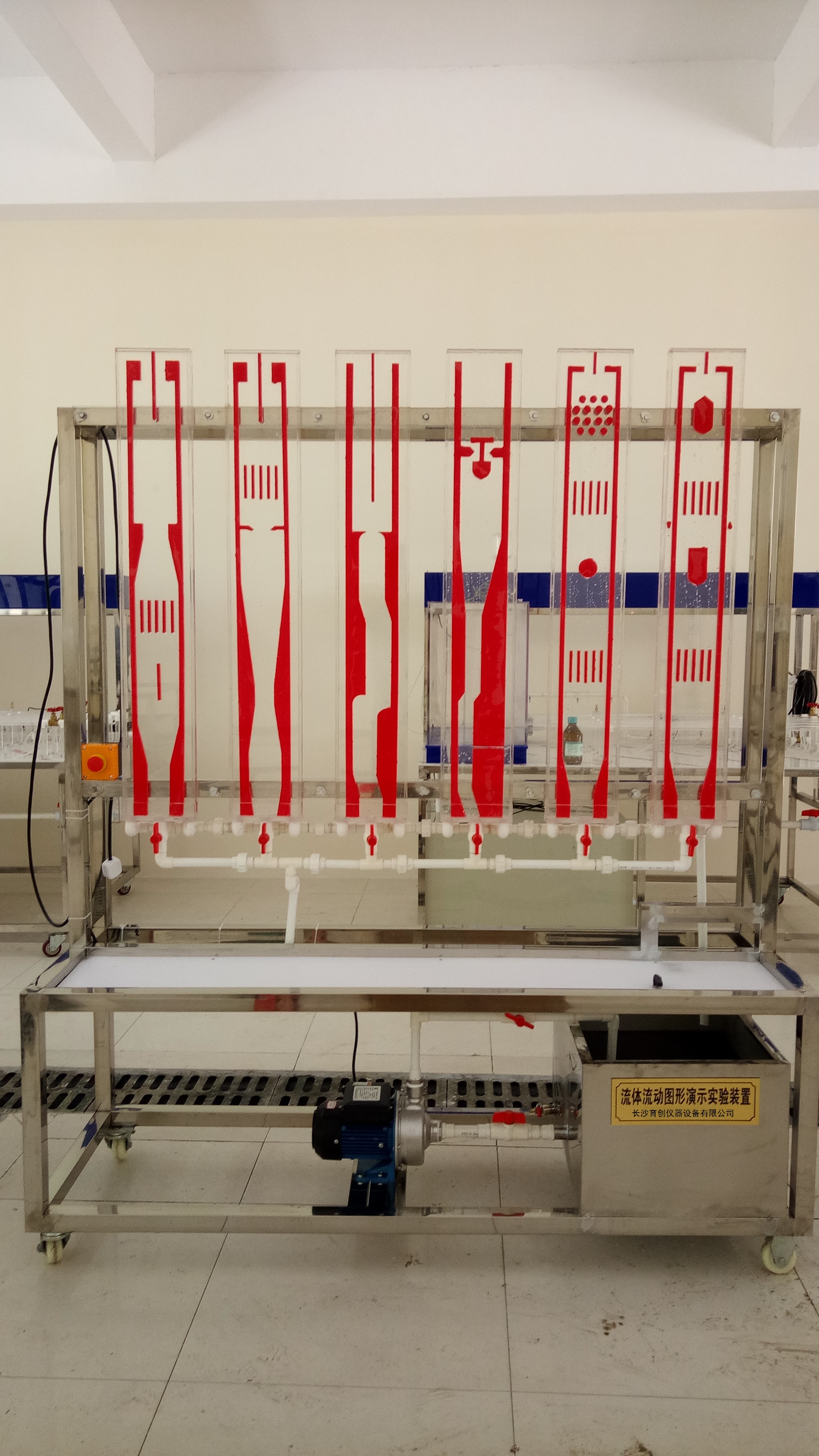

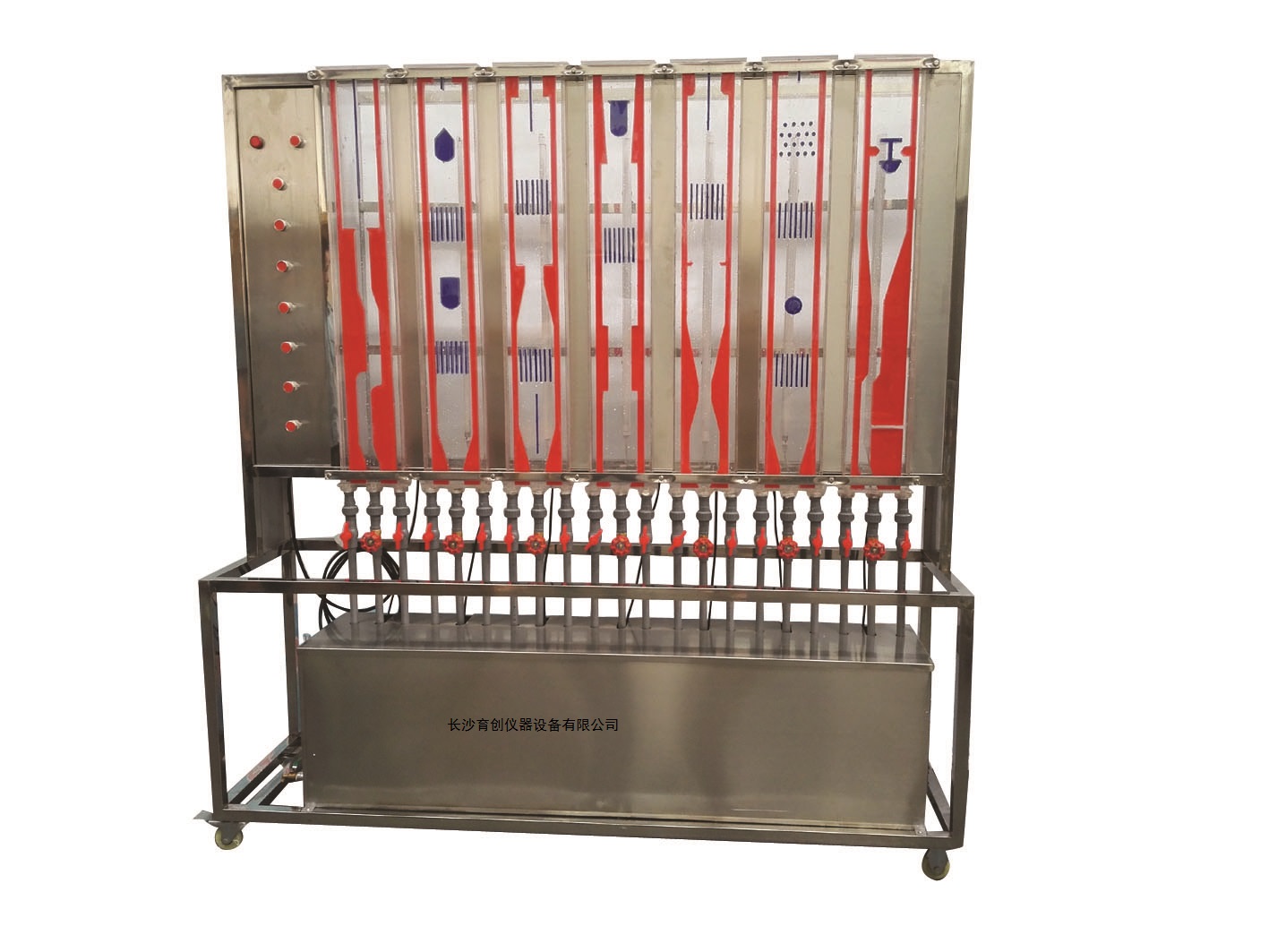

流體流動圖形演示實驗裝置    型號：YC-LDT

功能：

1、觀察流體流過不同繞流體的流動現象，加深對流體運動特性的認識。

2、了解流體流動狀態跟蹤方法。

3、觀察水流繞流圓柱體、迎角機翼、突擴、突縮等情況下的流動形態。

4、加深對邊界層分離現象的認識，充分認識流體在實際工程中的各類流動現象。

主要配置：

供水箱、供水泵、實驗觀察段、摻氣裝置、光源、調節閥、實驗臺架及控制屏等。

技術參數：

1、供水箱：容積約50L，不銹鋼材質。

2、供水泵：不銹鋼離心泵：功率0.37kw；單相220V。100%高溫銅線線圈，304不銹鋼葉輪，304不銹鋼焊接軸，304不銹鋼泵體，冷熱水兩用。工作條件:最高流體溫度為≤120℃,最低流體溫度-5℃.最大可承受的壓力10bar 最高環境溫度40℃.入水口1.2寸，出水口1寸。電泵裝有熱保護器系統。當電機過熱時，熱保護器將切斷電器，電泵停止運行，幾分鐘后，熱保護器復位，電泵恢復運行。

3、實驗觀察段：分為六個獨立觀察面板操作，各尺寸約160×700 mm，透明多色有機玻璃精制。

4、摻氣裝置：控制摻氣量及氣泡大小。顯示面，有機玻璃制作。

5、控制屏面板及實驗臺架為精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。

6、外形尺寸：約1800×500×1600mm。(帶滑輪及禁錮腳)
