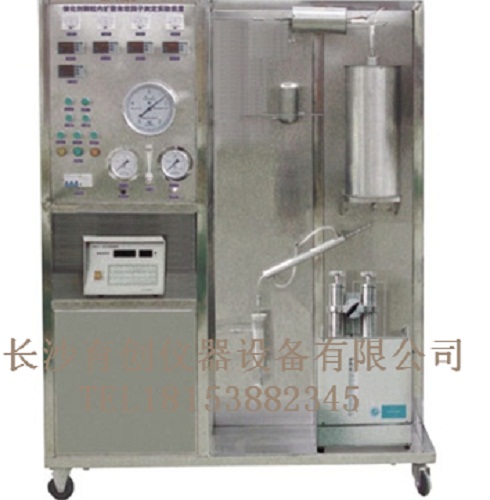

催化劑顆粒內擴散實驗裝置      型號：YC-NKS

功能：

1、通過實驗使學生了解內、外擴散過程及其對反應的影響。

2、 掌握催化劑內擴散有效因子的概念及其實驗測定方法。

3、 了解本征反應動力學的實驗測定方法。

主要配置：

計量泵，反應爐、預熱器、冷凝器、氣液分離器、流量計、電流表、控溫儀表、壓力儀表、不銹鋼管路、調節閥、實驗臺架及控制屏等。

技術參數：

1、 反應器：為不銹鋼管式反應器，反應管內徑：20mm，長度：550mm，采用三段加熱控溫方式，加熱爐直徑： 220mm ；長度： 500mm ；各段加熱功率： 1kW 。

2、 預熱器：不朽鋼材質，直徑： 10mm；長度：250mm，加熱功率： 0.5kW。

3、 冷凝器：采用不銹鋼材質精制，φ40×400mm。

4、 氣液分離器：采用不銹鋼材質精制，φ50×150mm。

5、 計量泵：功率30W；最大流量9L/h；沖程頻率120/minute；吸程2m。

6、 壓力儀表: Y-100型壓力表，0～0.6Mpa。

7、 控制屏面板及實驗臺架為304精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。

8、外形尺寸：1200×550×1700mm。
