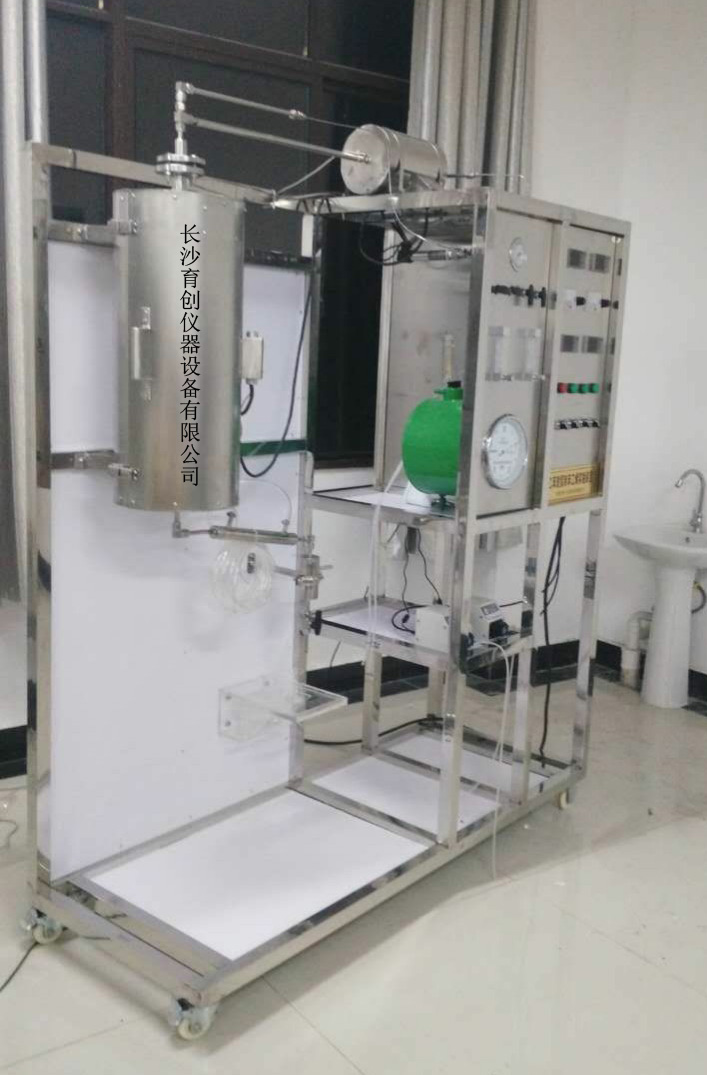

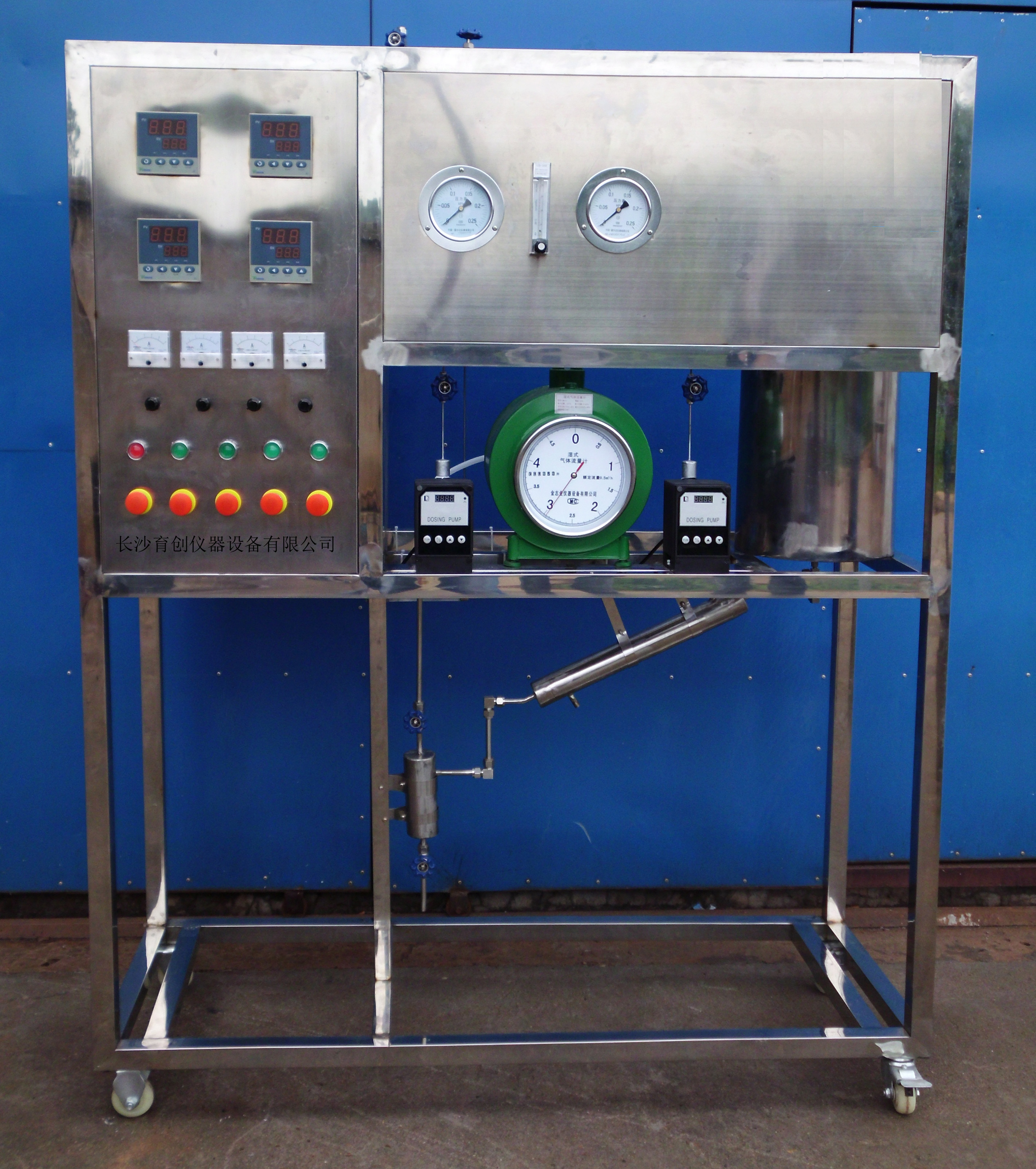

乙苯脫氫實驗裝置     型號：YC-TQ/YB

功能：

1、掌握本實驗的工藝流程及工藝操作。

2、熟悉乙苯脫氫實驗的工作原理及操作。

3、掌握制取苯乙烯的過程，進行乙苯脫氫實驗的工藝計算。

主要配置：

反應器、計量泵、汽化器、氣體混合器、液體混合器、氣液混合器、氣液分離器、冷凝器、產品儲槽、加熱管、壓力儀表、溫度儀表、氫氣鋼瓶（自備）、實驗臺架及控制屏等。

技術參數：

1、反應器：Φ25×650mm，采用不銹鋼材質。

2、計量泵：為微型隔膜計量泵；功率30W；最大流量9L/h；沖程頻率120/minute；吸程2m。

3、汽化器：采用不銹鋼材質，φ10×250mm；加熱功率1KW。

4、混合器：采用不銹鋼材質，50 ml/個。冷凝器：ф40×400mm，不銹鋼材質。

5、氣液分離器：ф50×150mm，不銹鋼材質。

6、濕式氣體流量計：型號：LML-2，額定流量：0.5m3/h,計量容積：5L/轉，精度：±1%。

7、裝置汽化溫度300℃，脫氫反應溫度540~600℃，水∶乙苯=1.5∶1（體積比）（50毫升氧化鐵催化劑）。

8、控制屏面板及實驗臺架為304精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。

9、外形尺寸：1300×550×1700mm。

數據采集型：配電腦、數據采集板、微機接口、相關傳感器和數據采集軟件等。能在線監測實驗數據。
