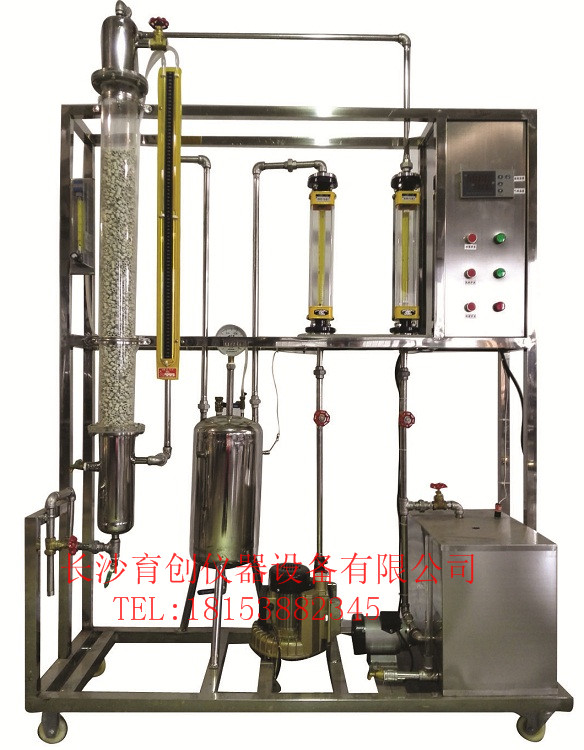

填料吸收實驗裝置
填料吸收實驗裝置 型號：YC-XS
功能：
1、 熟悉填料吸收塔的基本結構、工藝流程及操作方法；
2、 觀察填料吸收塔液泛等流體力學行為；
3、 測定在干、濕填料狀態下填料層壓降與空塔氣速的關系；
4、 測定總傳質系數Kya，并了解其影響因素。
主要配置：蓄水箱、水泵、風機、混合穩壓罐、吸收塔、轉子流量計、濕式氣體流量計、U型壓差計、壓力儀表、溫度儀表、實驗臺架及控制屏等。
技術參數：
1、蓄水箱：容積約30L，不銹鋼材質。
2、水泵：不銹鋼微型增壓泵，功率：90W。
3、風機：采用低噪音中壓風機，轉速：2800 r/min，風量：450 m3/h，風壓：120mmH2O，效率：66％，功率：250w，工作電壓：220V，風量可調范圍：0－600 m3/h。
4、混合穩壓罐：不銹鋼制作，對空氣和二氧化碳?xì)怏w或其他實驗氣體充分混合、穩壓后輸出。
5、吸收塔：采用填料吸收塔，尺寸：φ100×800mm，塔體為透明有機玻璃，便于學生觀察相關實驗現象。填料：φ10×10×1mm瓷拉西環，吸收介質：二氧化碳?xì)怏w，吸收劑：水。
6、流量計：氣體轉子流量計兩個，大流量液體轉子流量計一個，濕式氣體流量計一個。
7、壓差計：U型壓差計，觀察填料洗吸收塔的上下塔壓降變化。
8、壓力儀表：測量范圍0-2.5MPa，精度0.5級；溫度儀表：測量范圍-50 – 150℃，精度0.5級。
9、實驗臺架為304精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。
10、外形尺寸：1700×550×1700mm。

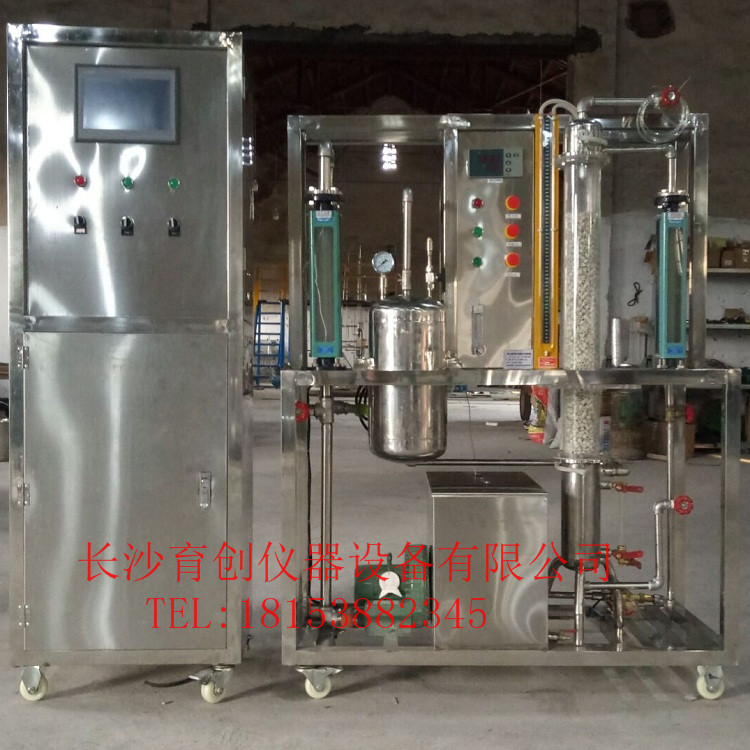

數據采集型：配電腦、數據采集板、微機接口、相關傳感器和數據采集軟件等。能在線監測實驗數據。
