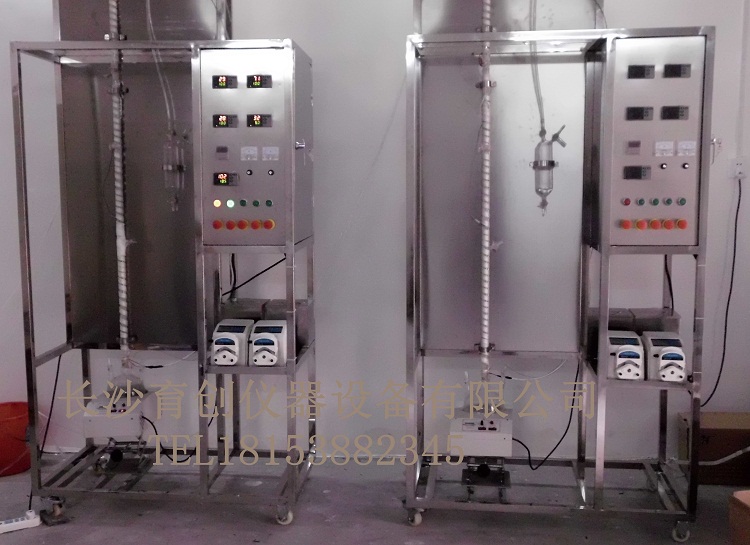

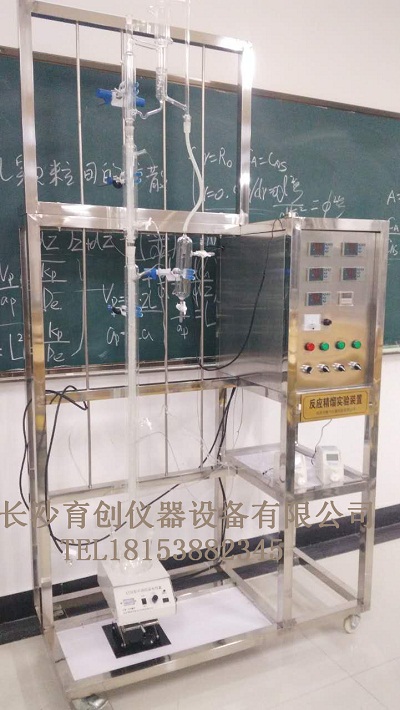

催化反應精餾法制實驗裝置     型號：YC-FY/B

功能：

采用乙醇和乙酸作原料制成乙酸乙酯。原料從精餾塔的塔身中加入后在塔內反應段中生成乙酸乙酯，繼而在分離段中將原料與產物進行分離，可得到純度較高的乙酸乙酯產品。用氣相色譜測定產品含量。

主要配置：玻璃塔體、電熱套、冷凝器、填料、塔釜、回流比控制器、溫度儀表、實驗臺架及控制屏等。

技術參數：

1、電熱套1套2000mL燒瓶使用。

2、反應釜1套2000mL三口玻璃燒瓶。

3、精餾塔1套,尺寸：Ф25×2400mm；填料類型及規格：玻璃彈簧填料Ф3mm；精餾柱外加保溫層。

4、回流比控制器1個,時間繼電器，按秒進行時間控制。

5、蠕動泵3臺 外控功能：轉速控制，方向控制，啟?？刂啤＾D(zhuǎn)速范圍：0.1-100rpm。轉速分辨率：0.1rpm。適用軟管：13#14#19#16#25#17#18#。流量范圍: 0.07-380mL/min。

6、溫度控制及儀表5個 數顯溫度顯示儀，釜溫量程：0-200℃；其它溫度量程（提餾段，精餾段，反應段，塔頂）：0-150℃；實際溫度與設定溫度誤差≤2℃；顯示精度：0.1℃。

7、實驗臺架為精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。

8、外形尺寸：1100×550×2000mm。
