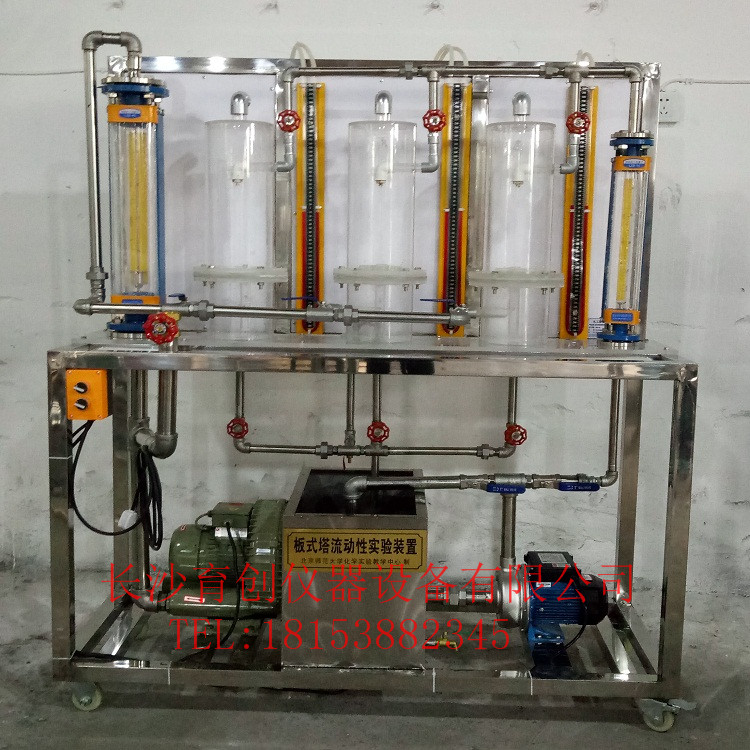

板式塔塔模型演示實驗裝置
板式塔塔模型演示實驗裝置 型號：YC-BSTM
功能：
1、觀察板式塔各類型塔板（篩板塔、泡罩塔和浮閥塔）的結構，比較各塔板上的氣液接觸狀況；
2、研究板式塔的極限操作狀態，測定各塔板流體力學性能（板壓降、液泛、霧沫夾帶、漏液量）。
主要配置： 供水箱、水泵、風機、篩板塔、泡罩塔、浮閥塔、壓差計、流量計、管路、閥門、試驗臺架及電控箱等。
技術參數：
1、供水箱：不銹鋼材質，容積約30L。
2、水泵：微型家用增壓泵，功率：120W。
3、風機：轉速2800 r/min，風量450 m3/h，風壓120mmH2O，效率66％，功率250w，工作電壓220V，風量可調范圍0－600 m3/h。
4、塔體：φ150×500mm，透明有機玻璃材質，便于觀察塔板上流體力學性能現象，進行塔板的研究和開發，篩板塔、泡罩塔、浮閥塔均為透明有機玻璃精制而成。
5、流量計：玻璃轉子液體流量計，對塔頂進液量精確控制。
6、壓差計：600mm玻璃U型壓差計，對各塔板塔壓降的測量。
7、實驗臺架為304精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。
8、外型尺寸：1200 ×600 ×1600mm。
