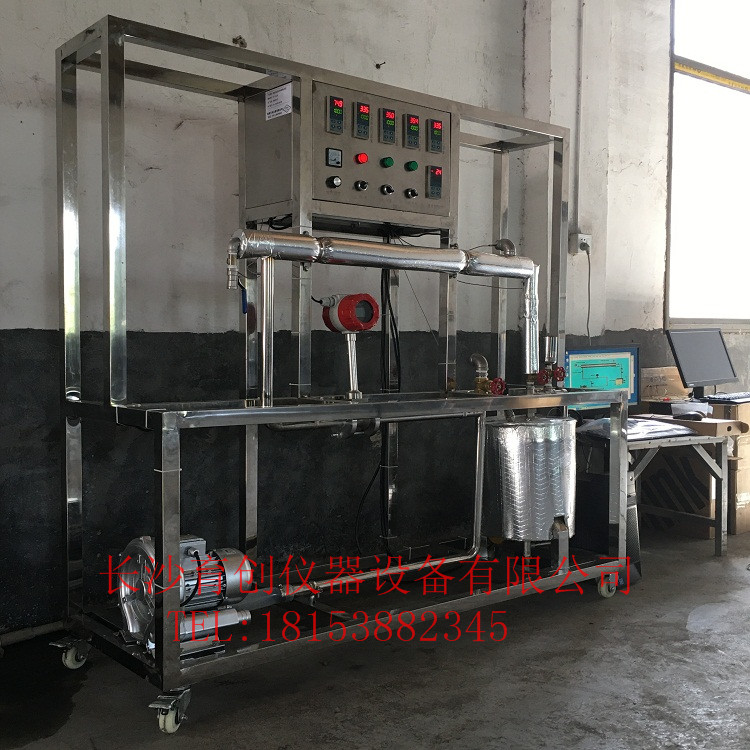

傳熱實驗裝置     型號：YC-CR

功能：

1、 了解換熱器的基本構造及工作原理；

2、 了解強化傳熱的途徑及措施；

3、 掌握熱量衡算與傳熱系數K及對流傳熱膜系數α的測定方法。

主要配置： 套管換熱器、蒸發器、氣泵、氣體流量計、溫控儀表、壓力儀表、實驗臺架、控制屏等。

技術參數：

1、套管換熱器：內管ф20X1.2mm，外管ф52X1.5mm，換熱段長度：1.2m，精制不銹鋼材質。

2、蒸發器：電熱管：功率2KW、電壓220V，不銹鋼材質。

3、氣泵：品牌中壓風機，功率：250W，轉速：2800r/min，風壓：1300Pa，風量：8m3/min。

4、壓力儀表：測量范圍：0-2.5MPa，精度0.5級；溫度儀表：測量范圍:-50 - 150℃，精度0.5級。

5、氣體流量計：測量范圍：4-40 m3/h，連接方式：法蘭。

6、實驗臺架為304精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。

7、外形尺寸：1600×550×1600mm。

數據采集型：配電腦、數據采集板、微機接口、相關傳感器和數據采集軟件等。能在線監測實驗數據。
