多功能催化反應實驗裝置    型號：YC-DGN

功能：

1、 了解多功能催化反應實驗裝置的組成及工藝；

2、 進行氣固相催化反應、催化劑評價與工藝條件選擇以及宏觀動力學實驗；

3、 進行加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應的研究；

4、了解液相釜式反應器的基本結構及工作原理。

主要配置：

固定床反應器、流化床反應器、釜式反應器、預熱器、冷凝器、氣液分離器、計量泵、氣泵、調速電機、轉子流量計、濕式氣體流量計、溫度儀表、壓力儀表、電流表、實驗臺架及控制屏等。

技術參數：

1、 固定床

（1）反應器：采用不銹鋼材質精制，φ25×600mm；兩段加熱：1.5KW/段；最高使用溫度：800℃左右； 耐壓：0.6Mpa。

（2）預熱器：采用不銹鋼材質精制，φ10×250mm；加熱功率1KW。

（3）冷凝器：采用不銹鋼材質精制，φ40×400mm。

（4）氣液分離器：采用不銹鋼材質精制，φ50×150mm。

（5）催化劑裝填量：50-100ml。

（6）計量泵：為微型隔膜計量泵；功率30W；最大流量9L/h；沖程頻率120/minute；吸程2m。

工作流量=（計量泵最大流量/沖程頻率）×當前工作頻率。

（7）濕式氣體流量計：型號：LML-2，額定流量：0.5m3/h,計量容積：5L/轉，精度：±1%。

（8）溫控儀表：智能溫控儀表、固態調壓器、固態繼電器控制，控溫精度+5℃。

（9）壓力儀表: Y-100型壓力表，0～0.25Mpa。

2、流化床

（1）反應器：采用不銹鋼材質精制，φ25×650mm；兩段加熱：2KW/段；最高使用溫度：800℃左右。

（2）冷凝器：采用不銹鋼材質精制，φ40×400mm。

（3）氣液分離器：采用不銹鋼材質精制，φ50×150mm。

（4）催化劑裝載量：50-100ml。

（5）氣泵：采用HG-370型空氣旋渦泵；功率：370W；風壓：11.76kPa；風量：48m3/h。

（6）玻璃轉子流量計：型號：LZB-25，測量范圍：1.6-16m3/h，介質：空氣。

（7）壓力儀表: Y-100型壓力表，0～0.25Mpa。

（8）濕式氣體流量計和計量泵與固定床共用。

3、釜式反應器

（1）反應釜：采用不銹鋼材質精制，體積約1.2L。加熱功率：2.0KW。由電加熱爐、反應塔釜、攪拌裝置，以及安全閥等組成。

（2）反應釜上，配有壓力表、熱電偶、氣、液相閥、安全閥，便于隨時掌握釜內物質的化學反應的情況和調節釜內物質的成份比例，并保證塔釜的安全運行。

（3）攪拌電機：型號：YTCJ-15-4/60，功率15W，轉速：1350r/min。

（4）最高使用溫度：300℃左右；最高使用壓力：0.3Mpa。

4、各項操作及壓力、流量的顯示、調節、控制全在控制屏面板上進行。

5、控制屏面板及實驗臺架為304精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。

6、外形尺寸：2000×600×1800mm。

數據采集型：配電腦、數據采集板、微機接口、相關傳感器和數據采集軟件等。能在線監測實驗數據。

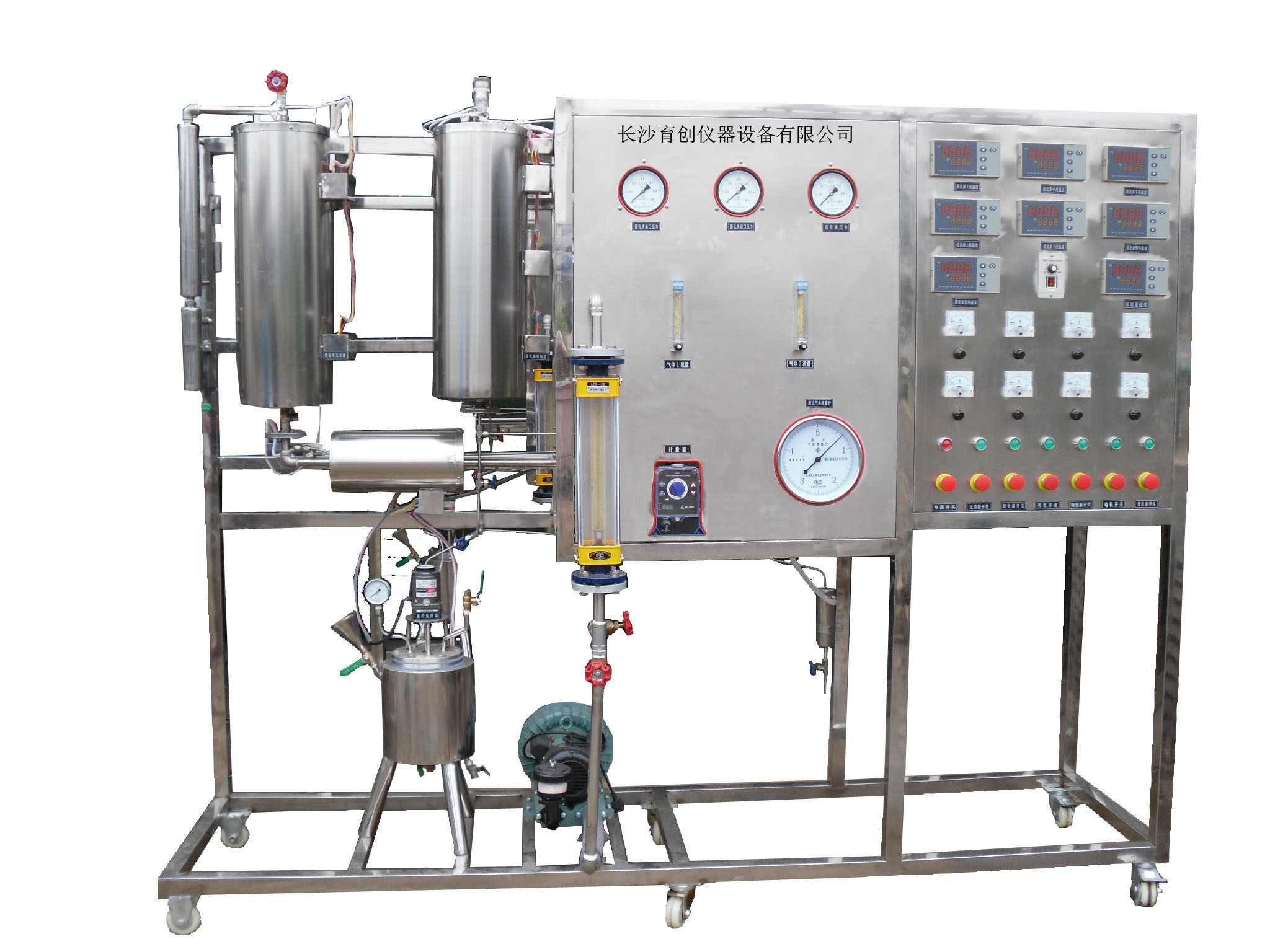

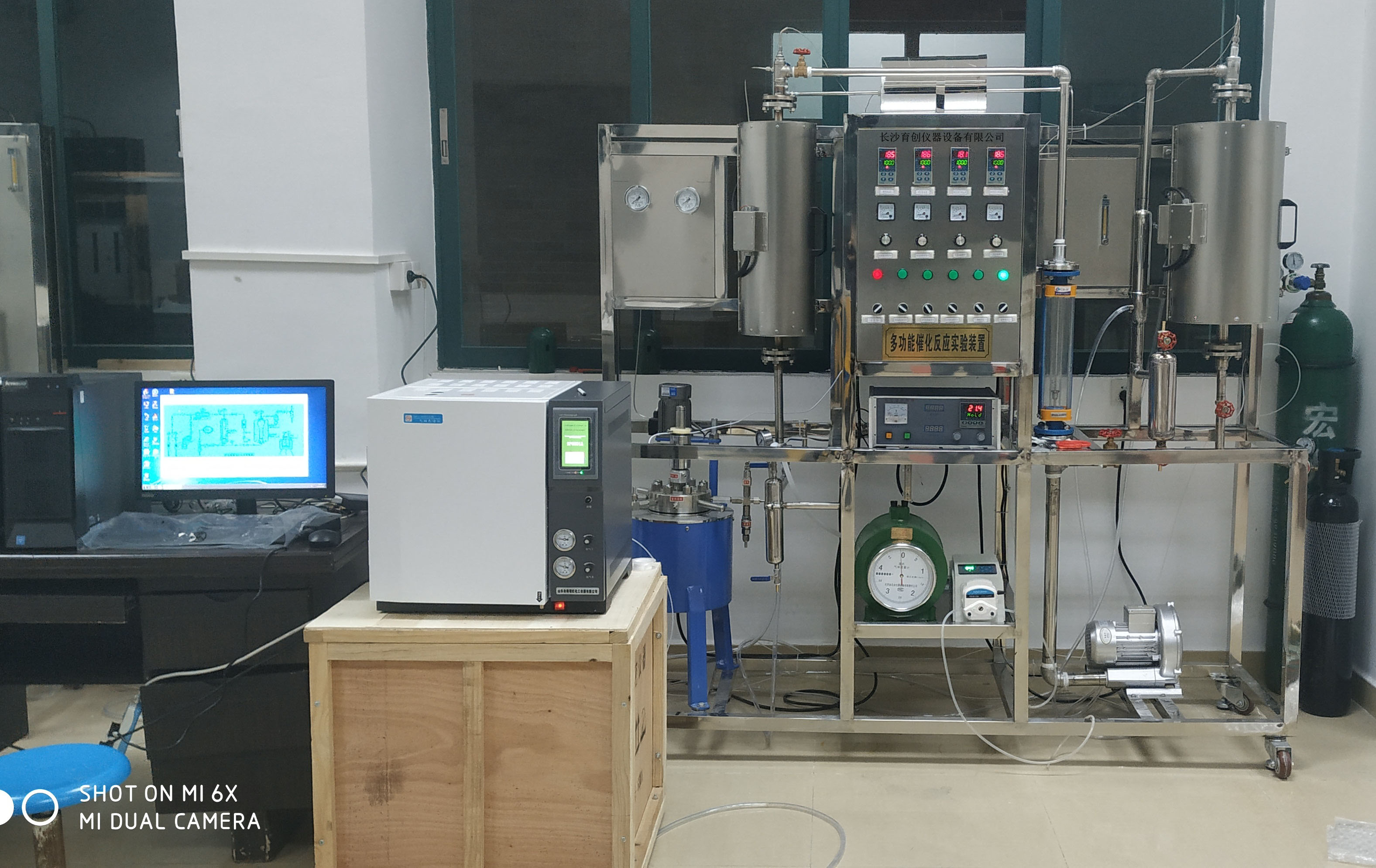

參考圖片：
